打开AI，新建画布800X600px，颜色模式设置为RGB格式。

一、整体形状

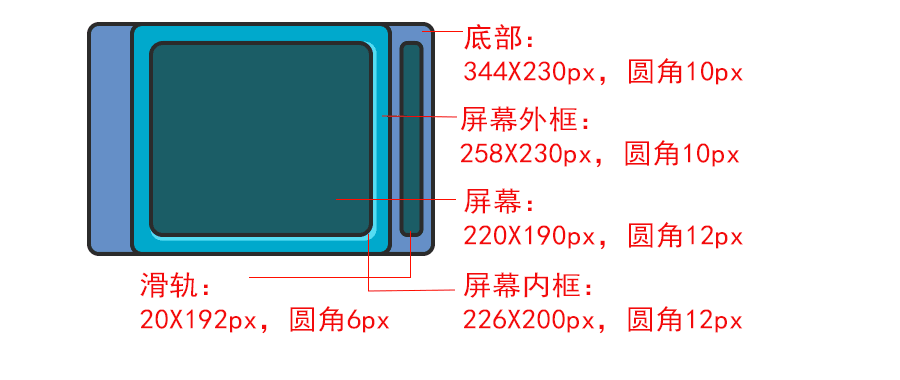

首先是主机部分。由圆角矩形工具画出下方五个形状，分别是底部(344X230px,圆角为10px)、屏幕外框(258X230px,圆角10px)、屏幕(220X190px,圆角12px）、屏幕内框（226X200px，圆角为12px）、滑轨(20X200px,圆角为12px)，描边均为4px，按下图中位置进行摆放，要注意元素间的对齐。

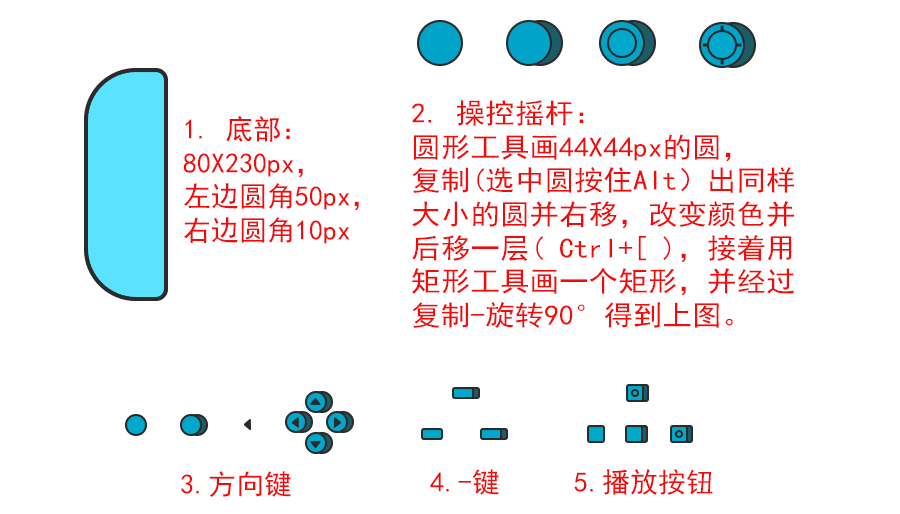

接下来让我们先做左边的操纵部分，主要是由矩形工具、圆角矩形工具和圆形工具制作，分成以下六个元素：底部(80X230px，左边圆角为50px,右边圆角为10px）；

操控摇杆(由圆形工具画出一个44X44px的圆，复制一个后移一层，再画一个小圆放置第一个圆的中心。再用矩形工具画一个小矩形，通过复制和旋转即可画出。这里的图形描边均为2px。

举一反三可以画出方向键、-键及播放按钮。

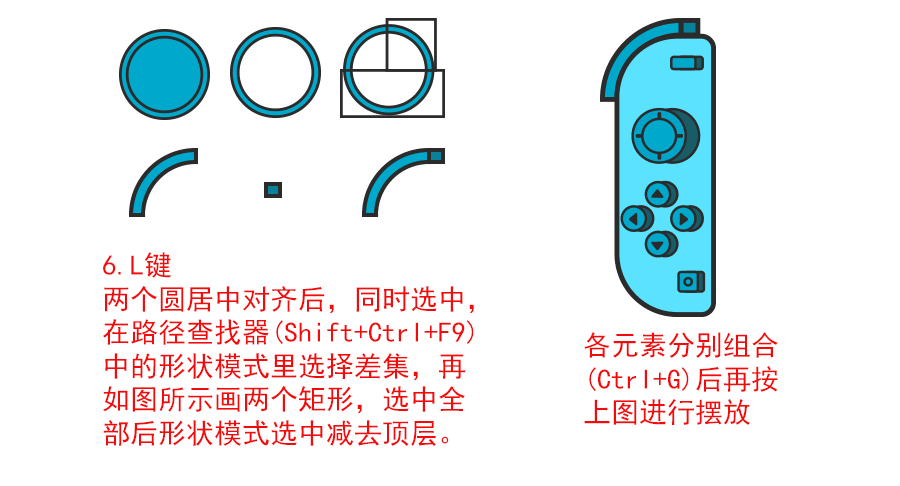

L键部分需要用到布尔运算，先画出一个大圆再画出一个小圆，居中对齐后同时选中，在路径查找器中的形状模式里选择差集，然后再用矩形工具画两个矩形，分别放置圆环的右上部分和下部分，选中后在形状模式里选中减去顶层。将六个元素分别组合后进行摆放，就完成左半边操纵部分啦。

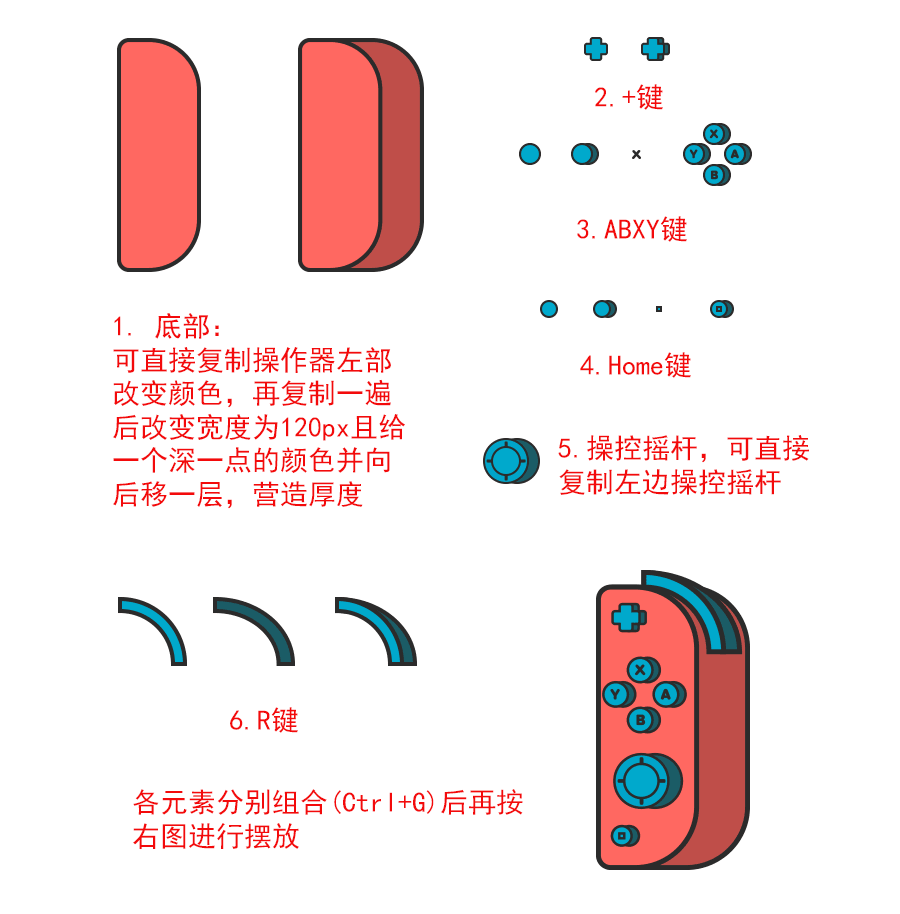

左边操纵部分做好了，右边的还会难吗,多点耐心哦。依然是六个元素，不同的是底部我们要给它添加一个厚度感，可以直接复制左操纵器，然后通过对称即可得到，厚度的话改变其宽度为120px。

按照上面的步骤就可以很轻松利用矩形工具、圆角矩形工具、布尔运算画出+键、ABXY键、Home键、操控摇杆和R键哦。再进行拼接，右操纵器就做出来啦。

接下来让我们把三大部分进行拼接起来吧，是不是就跟搭积木一样呢？

二、添加细节

主体已经有啦，接下来让我们给这个Switch增添一点光影和其他细节，让图像更饱满，关于光影部分，可以将图形复制到PS里，利用PS的图层样式中的内阴影和阴影制作，也可以直接在AI里画出来，教程这里是用PS制作，有兴趣的同学也可以用AI研究一下哦，要注意的是复制到PS里后，粘贴一栏要选择形状图层，然后在PS里拆分各元素建立成新的图层后再进行上色调节，这一个步骤会有点多，大家要耐心哦。

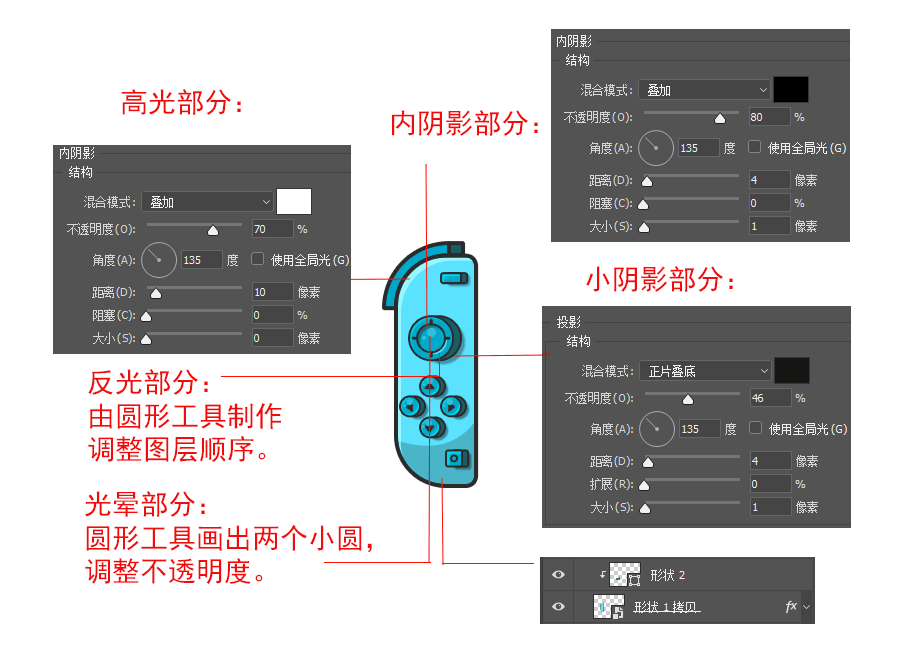

要注意图中的光皆是从左上角照射下来的，因此高光均在各个元素的左上角，阴影部分自然都在右下角，这里以左操纵部分为例讲解制作方法。

底部的高光部分可以由内阴影制作，颜色为白色，混合模式改为叠加，角度为135°，距离为10px；

操控摇杆的内阴影部分也是用内阴影制作，不过这个时候颜色就要改为黑色，距离是4px,阴影部分就由投影来做，混合模式改为正片叠底，不透明度可以调低一些。

反光部分可以复制该图层然后调整图层顺序和位置，改变其不透明度，也可以再添加一个内阴影，和高光的办法一样，只不过角度记得要改为-45°哦。

至于下方的阴影部分，就可以用钢笔工具勾勒出形状，创建剪贴蒙版，改变不透明度。

举一反三，其他部分的高光和阴影也是用同样的办法制作，这里不再赘述，最后完善细节，一个Switch就做出来啦！
